思普泰克智能制造科技有限公司——散熱片視覺檢測方案方案：

一：檢測內容及要求



檢測工件面積：

       長42.55*寬18.50mm*高11.50mm的樣件的外觀、尺寸檢測

檢測內容：

               1:側面正光檢測尺寸

   2:側面正光檢測外觀

               3:頂部背光檢測尺寸

               4:頂部正光檢測外觀

   5:底部正光檢測外觀

               6:底部正光檢測外觀

               7:側面背光檢測尺寸

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量50-100件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構



整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 7套,頂部正光1個 ，頂部背光1個，底部正光2個，側面正光2個 ，側面背光1個

5:工業鏡頭: 5套FA工業鏡頭，2套遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備（振動盤、直振、控制器）

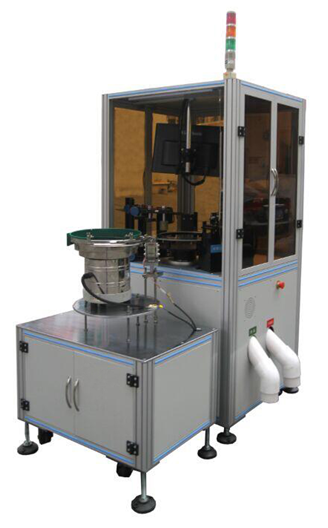

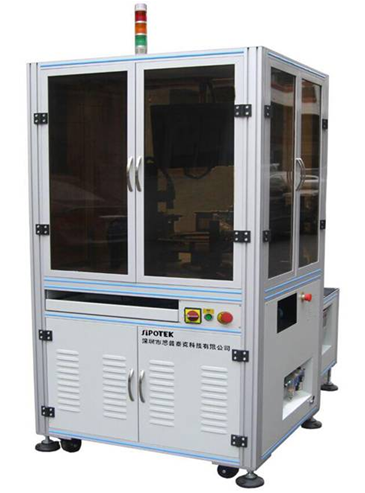

二.1： 設備外觀3D立體圖

三：1 側面正光檢測方式

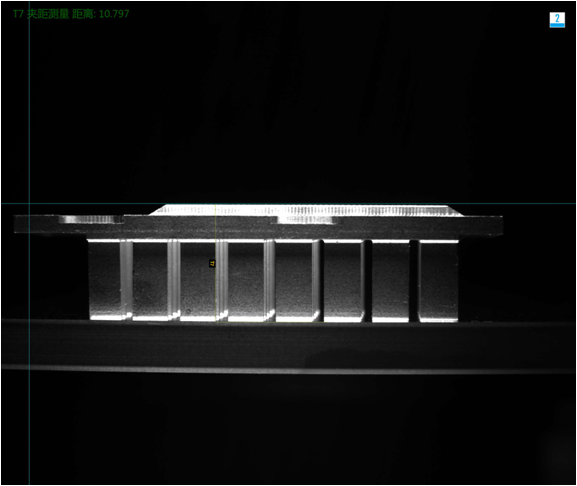

側面檢測效果原圖:

三：1 側面正光檢測方式

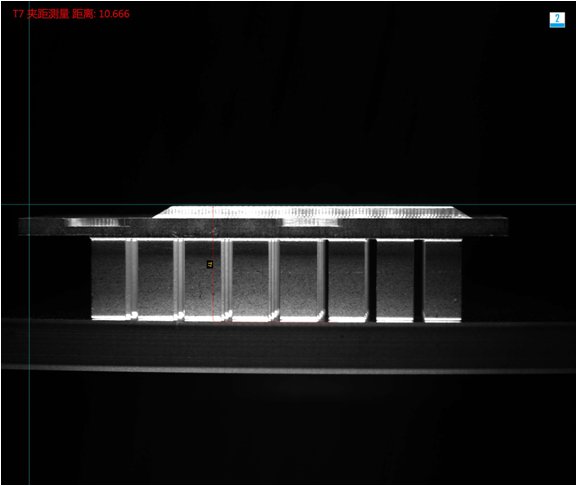

側面檢測良品分析圖:OK



三：1 側面正光檢測方式

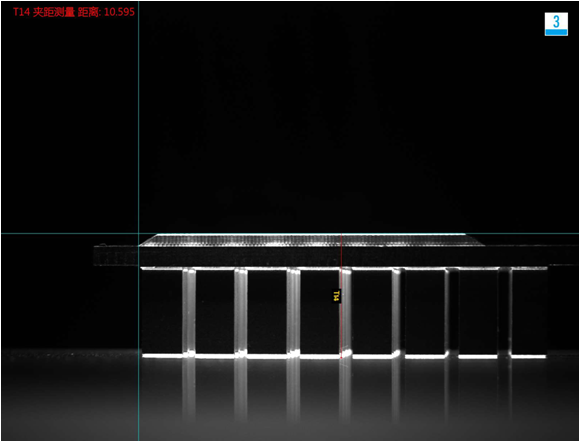

側面檢測不良品分析圖:NG

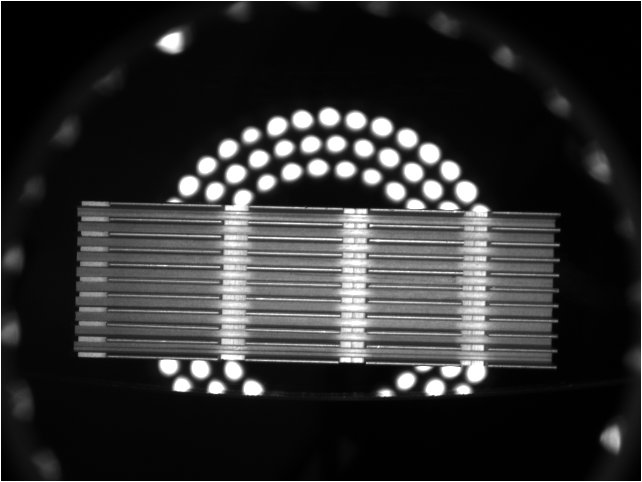

三：2 側面正光檢測方式

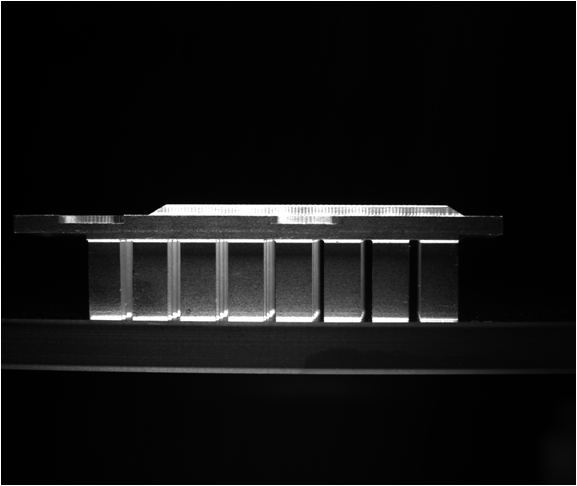

側面檢測效果原圖:

三：2 側面正光檢測方式



側面檢測良品分析圖:OK

三：2 側面檢測方式



側面檢測不良品分析圖:NG

三：3 頂部檢測方式

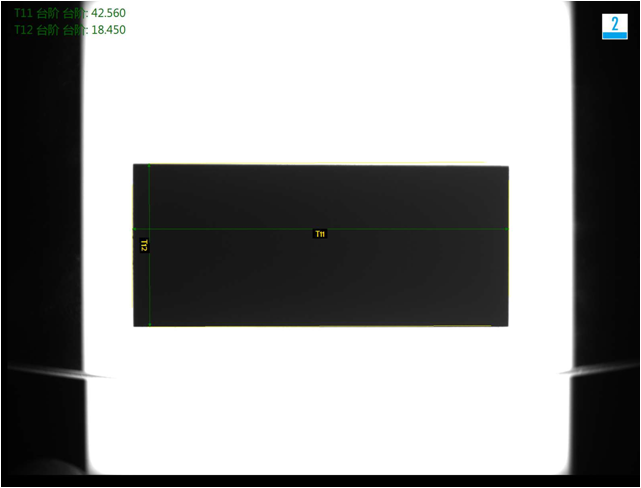

頂部檢測效果原圖:

三：3 頂部檢測方式



頂部檢測良品分析圖:   OK

三：4 頂部檢測方式

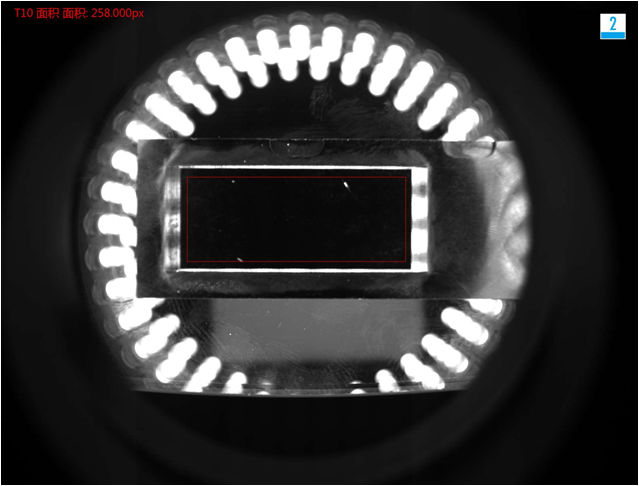

頂部檢測效果原圖:

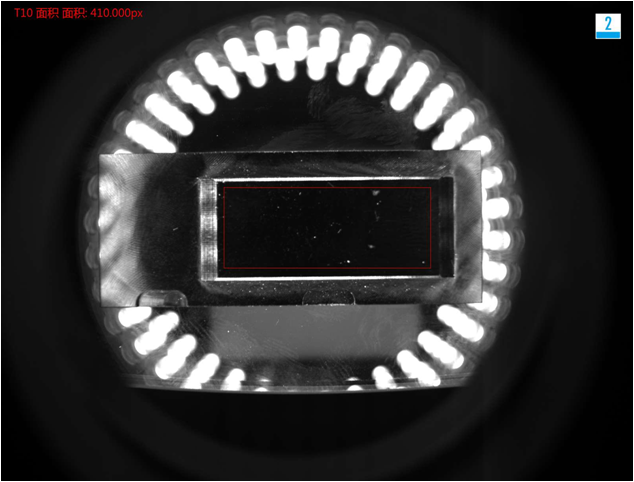

三：4 頂部檢測方式



頂部檢測不良品分析圖(污點、劃傷):   NG

三：4 頂部檢測方式



頂部檢測不良品分析圖(污點、劃傷):   NG

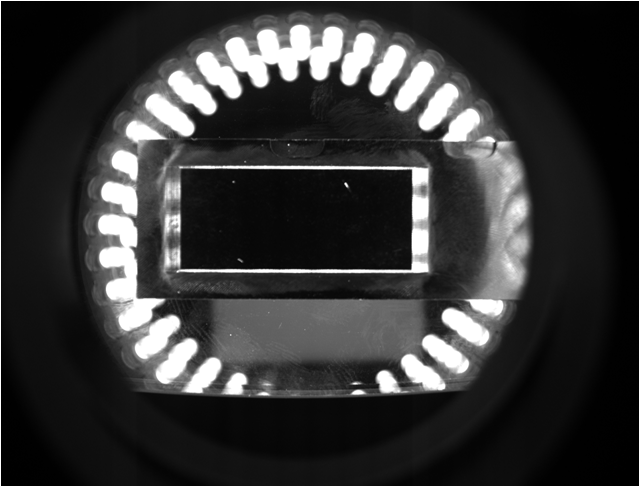

三：5 底部檢測方式

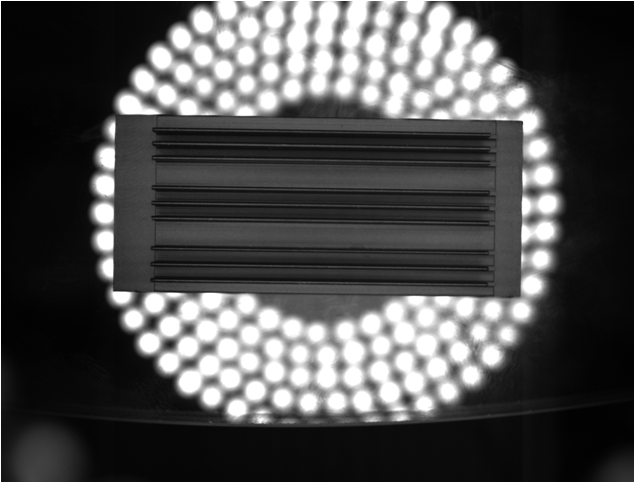

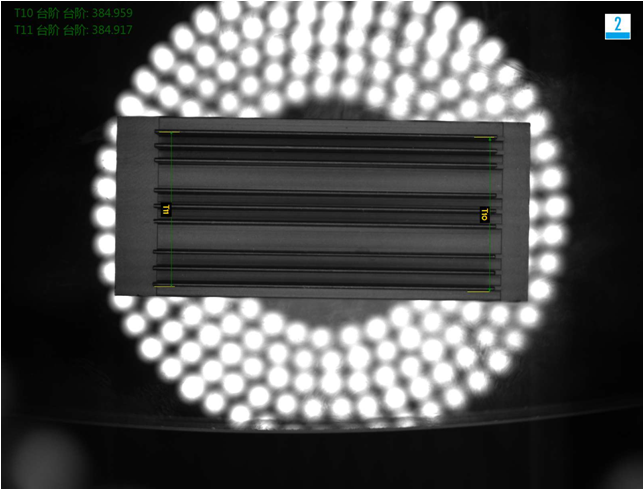

底部檢測效果原圖:

三：5 底部檢測方式

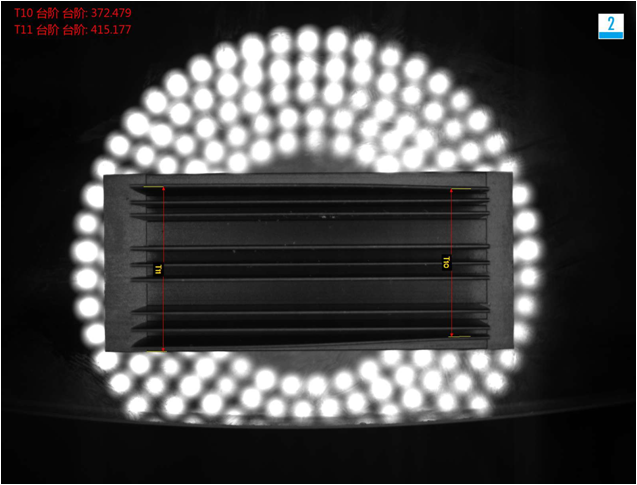

底部檢測良品分析圖:OK

三：5 底部檢測方式



底部檢測不良品分析圖(歪斜不良):NG

三：6 底部檢測方式



底部檢測效果原圖:

三：6 底部檢測方式



底部檢測良品分析圖:OK

三：6 底部檢測方式



底部檢測不良品分析圖(毛邊):NG

三：7 側面檢測方式

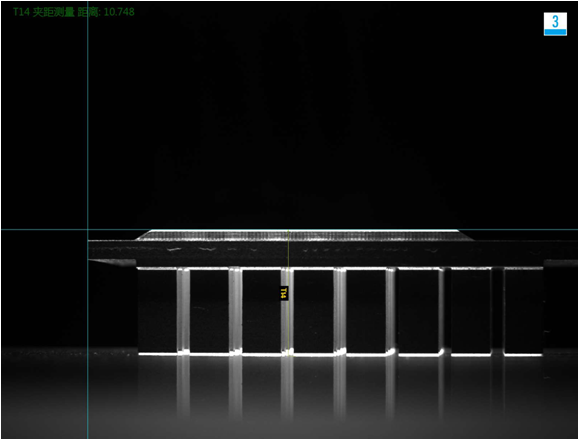

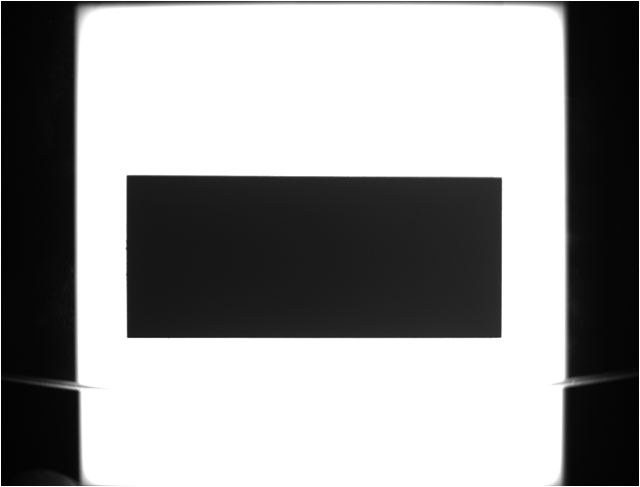

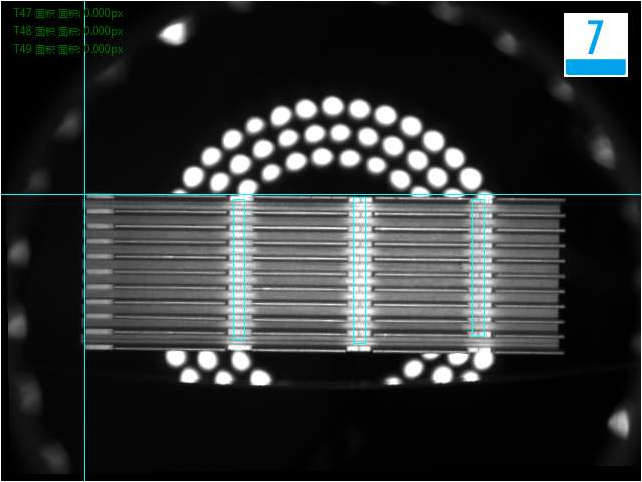

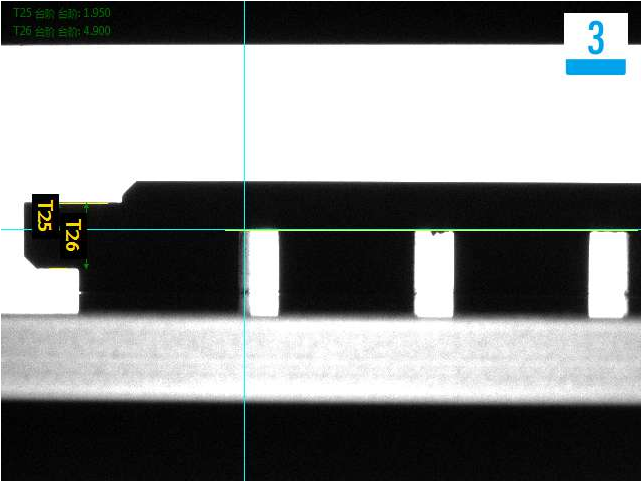

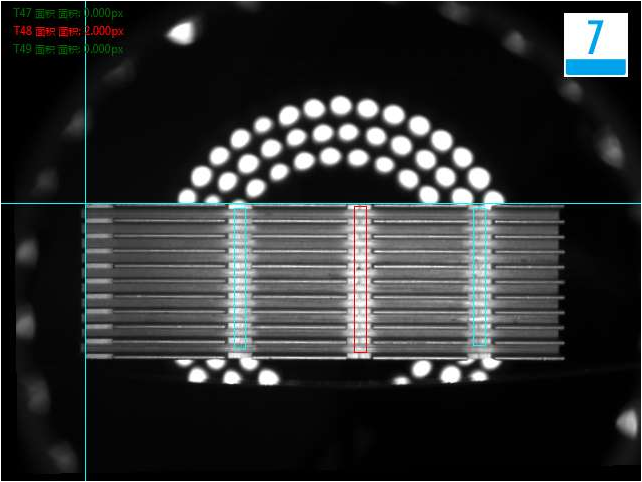

側面檢測效果原圖:

三：7 側面檢測方式



側面檢測良品分析圖:OK

四.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA，氣壓0.35～0.7MPa



以上是散熱片視覺檢測方案，更多方案可咨詢思普泰克官網m.hccyhn.cn 或商務咨詢：178-5603-5060（微信同號）
