五金配件檢測設備自動化檢測外觀案例！
作者 : 安徽思普泰克發布時間 : 2020-04-07 瀏覽 : 144 次
五金配件檢測設備自動化檢測外觀，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸直徑28mm*高8mm的產品的外觀檢測
五金配件檢測設備自動化檢測外觀，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

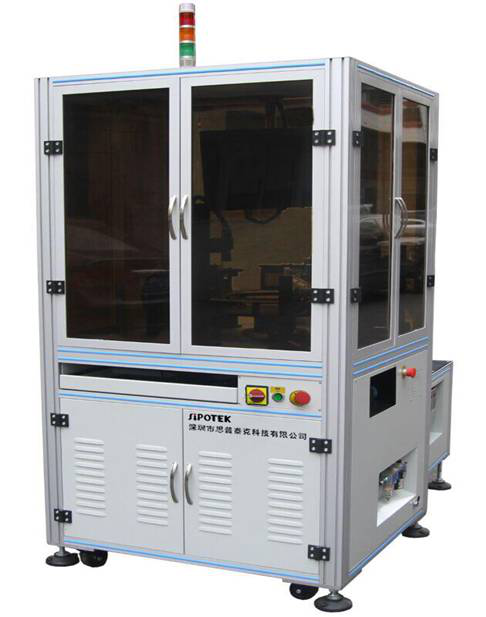

設備外觀3D立體圖

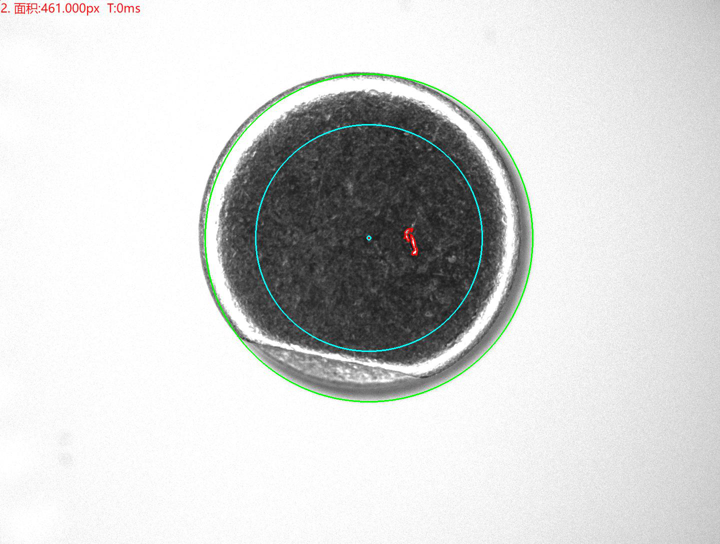

頂面正光檢測不良品分析圖：NG 不良特征：壓傷 分析結果：可檢

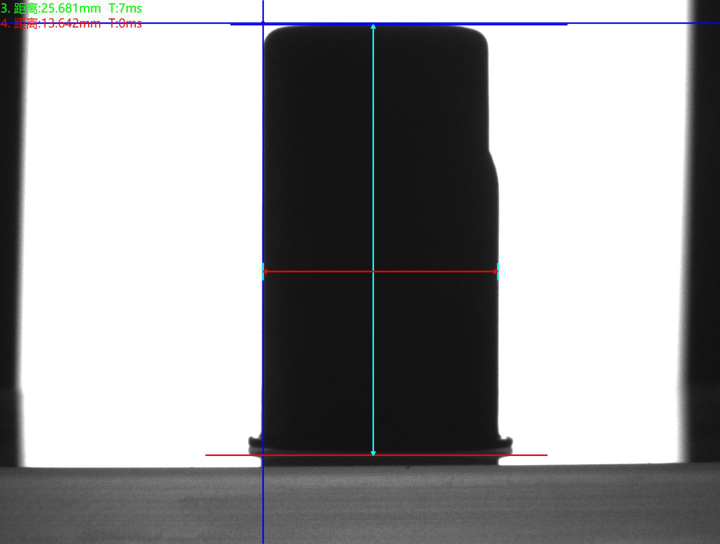

側面背光檢測不良品分析圖：NG 不良特征： 尺寸不良 分析結果：可檢

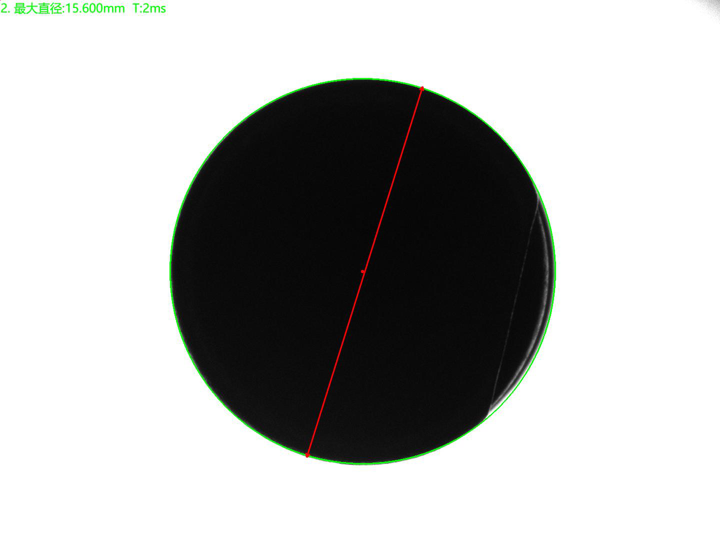

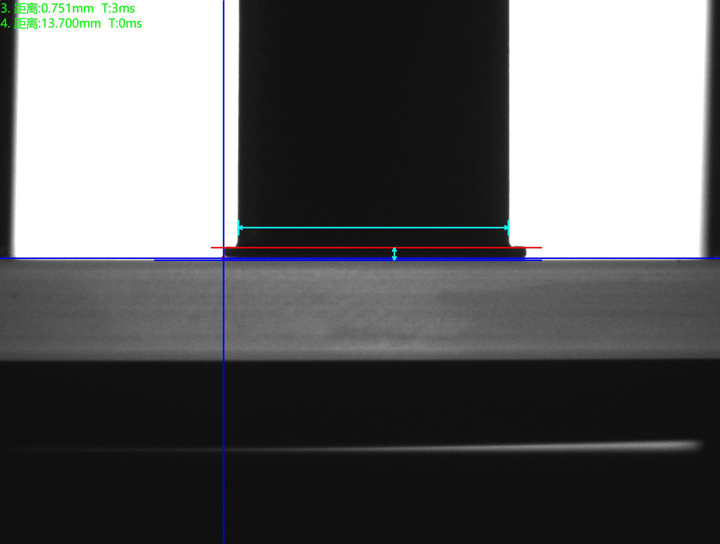

側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征： 尺寸不良 分析結果：可檢
安徽思普泰克智能制造科技有限公司是一家機器視覺廠商成立以來，一直致力于圖像技術及機器視覺的研發和制造，現有機器視覺系統高級研發人員，工業自動化工程師等70多名。是一家專業的視覺檢測設備廠家， 公司主要技術核心骨干人員來自于華為，比亞迪，富士康等一流制造業企業，具有多年的軟件設計，視覺及圖像比對技術，工業自動化等方面成熟經驗。聯系電話;134-1097-1778
|
序號 |
檢測位置 |
檢測方式 |
是否可檢 |
| 1 | 內底部壓傷 | 底部正光檢測 | 明顯缺陷可檢 |
| 2 | 內底部梅花（有無） | 底部正光檢測 | 可檢 |
| 3 | 內底部梅花（缺損） | 底部正光檢測 | 可檢 |
| 4 | 頂部壓傷 | 頂部正光檢測 | 明顯缺陷可檢 |
| 5 | 柱身高度 | 側面背光檢測 | 可檢 |
| 6 | 最大外圈（翻邊）高度 | 側面背光檢測 | 可檢 |
| 7 | 總高、柱身尺寸 | 側面背光檢測 | 可檢 |
| 8 | 最大直徑（最大外圈） | 頂面背光檢測 | 可檢 |
五金配件檢測設備自動化檢測外觀，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

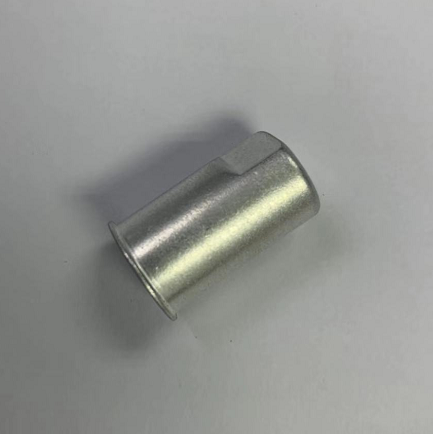

樣品圖：
設備外觀3D立體圖
二、設備組成及主要機構
設備型號：SP-T300標準設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 6套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 6套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 6套 |
| 7 | 光源 | 定制光學自適應光源 | 6套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:
底部正光檢測原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征： 內底部壓傷 分析結果：可檢

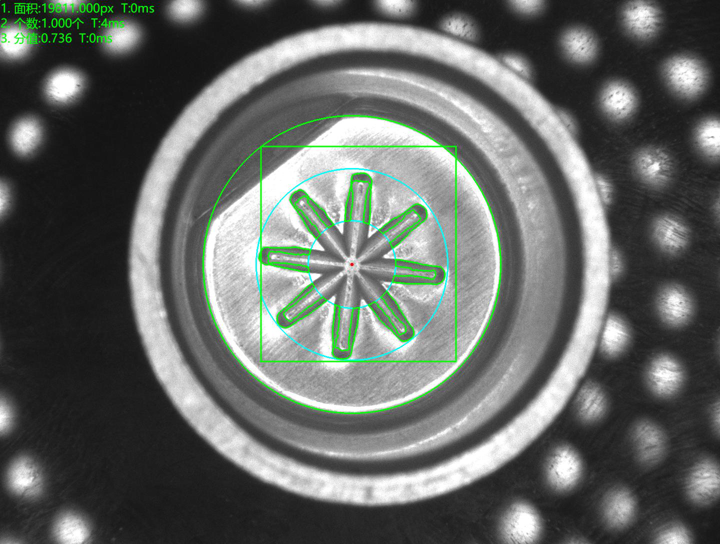

底面正光檢測良品分析圖：OK

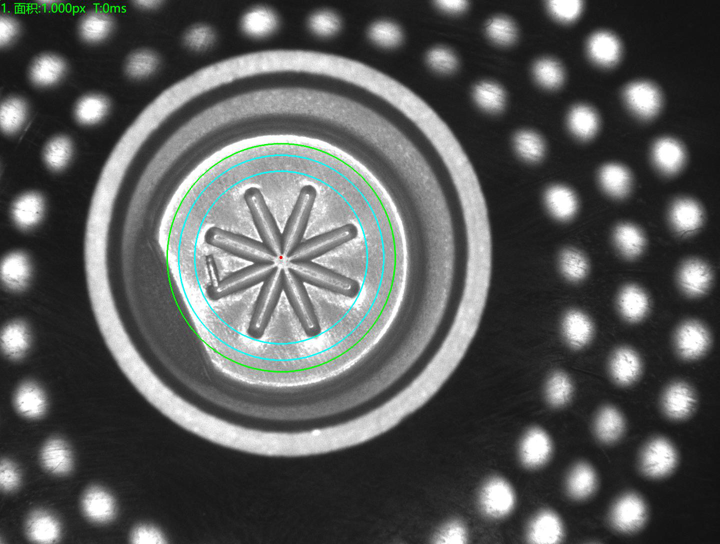

底面正光檢測不良品分析圖：NG 不良特征： 梅花不全 分析結果：可檢

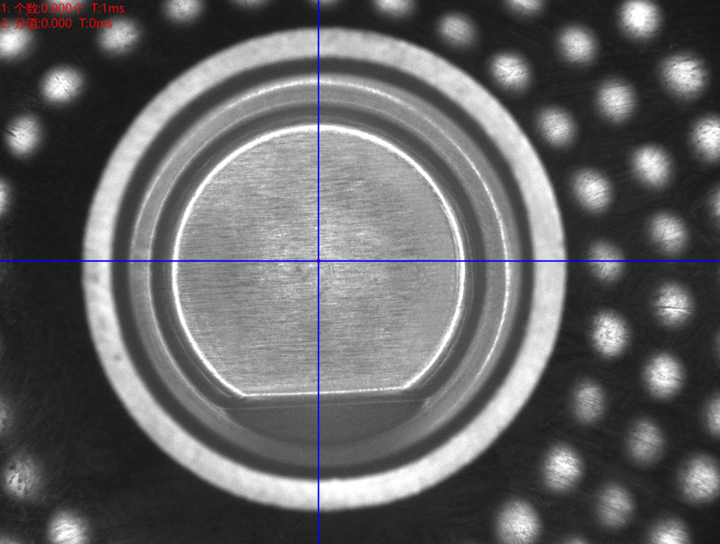

底面正光檢測不良品分析圖：NG 不良特征： 無梅花 分析結果：可檢
底部正光檢測原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征： 內底部壓傷 分析結果：可檢
底面正光檢測良品分析圖：OK
底面正光檢測不良品分析圖：NG 不良特征： 梅花不全 分析結果：可檢
底面正光檢測不良品分析圖：NG 不良特征： 無梅花 分析結果：可檢

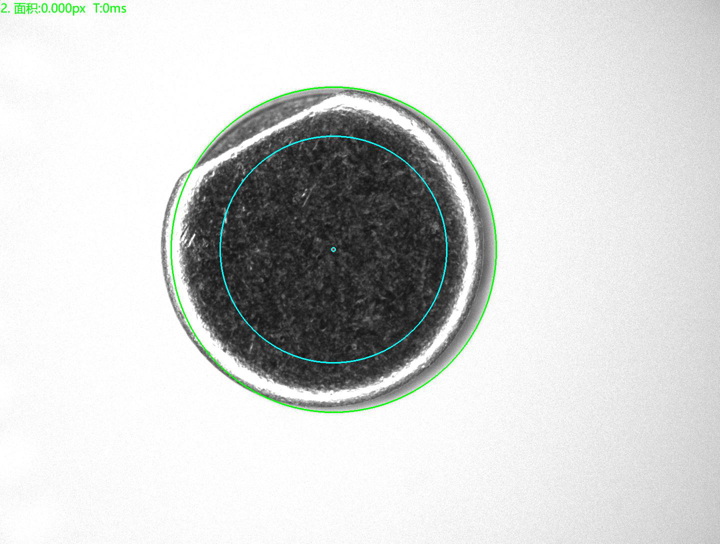

頂面正光檢測良品分析圖：OK
頂面正光檢測不良品分析圖：NG 不良特征：壓傷 分析結果：可檢
側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征： 裂盒 分析結果：可檢
側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征： 尺寸不良 分析結果：可檢
側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征： 尺寸不良 分析結果：可檢
