機器視覺字符缺陷檢測之電機定子外觀檢測方案！
|
工位 |
序號&檢測項目 |
步進電機 |
CCD角度 |
工位 |
序號&檢測項目 |
步進電機 |
CCD角度 |
|

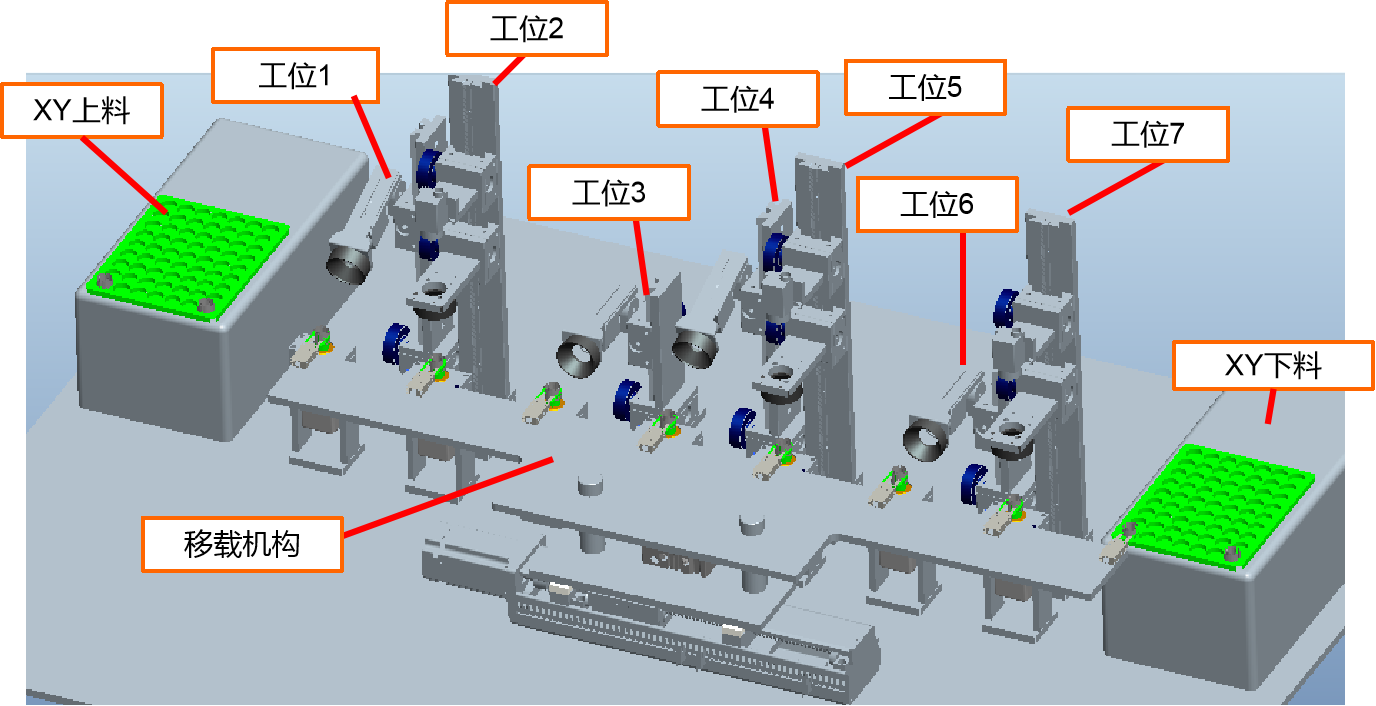

XY上料 |

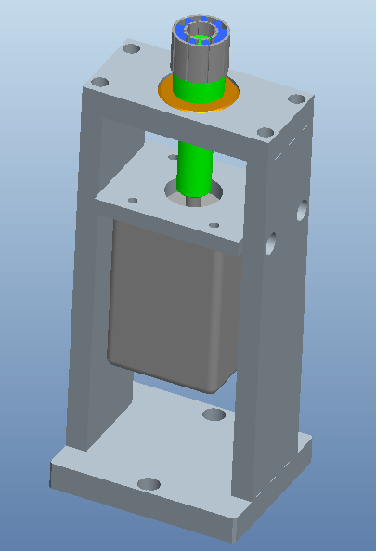

XY+托盤上料機構(供參考） |
工位4 |
自帶翻轉機構，將產品正反面翻轉 |
||||
|
工位1 |
1：包槽 |
轉5個面，檢測內壁上端 |
45° |
工位4 |
4：包槽 |
轉5個面，檢測內壁下端 |
45° |
|
工位2 |
2：正面線錯，線松，破損 |
轉5個面，檢測正面信息 |
90° |
工位5 |
5：反面線錯，線松，破損 |
轉5個面，檢測反面信息 |
90° |
|
工位3 |
3：外壁上端
|
轉5個面，檢測外壁上端信息 |
180°
|
工位6
|
6：外壁下端 |
轉5個面，檢測外壁下端信息 |
180° |
|
|
|
|
|
工位7 |
7：出線位置 |
不用電機 |
90° |
|
|
|
|
|
XY下料 |
XY+托盤,檢測產品下料,區(qū)分良品及不良品 |
||

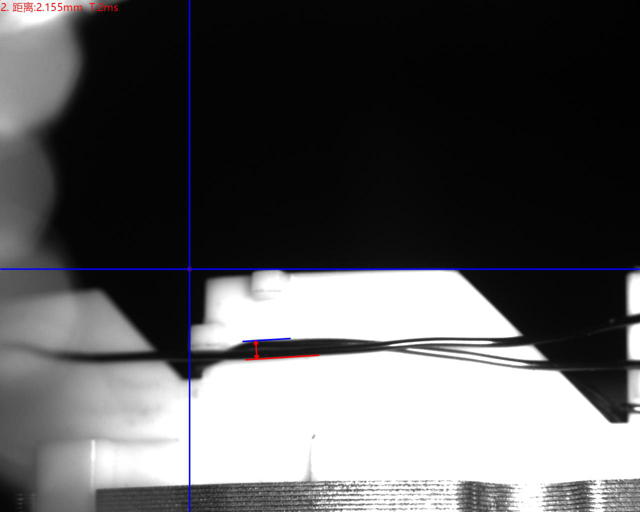

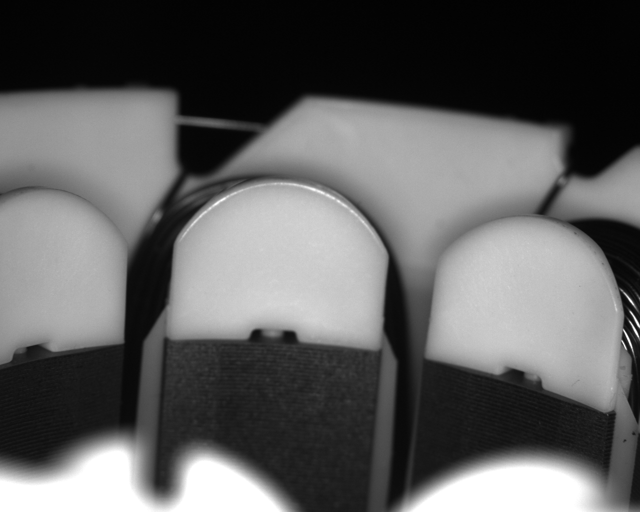

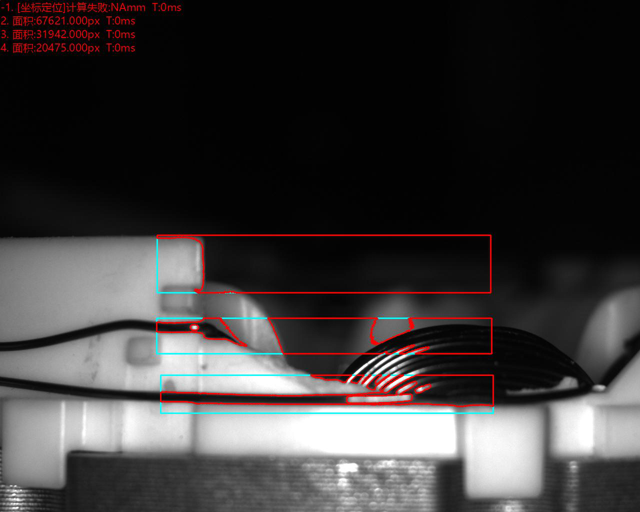

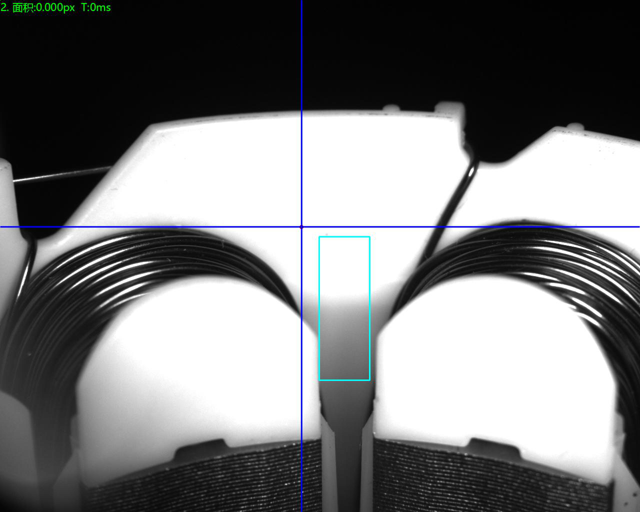

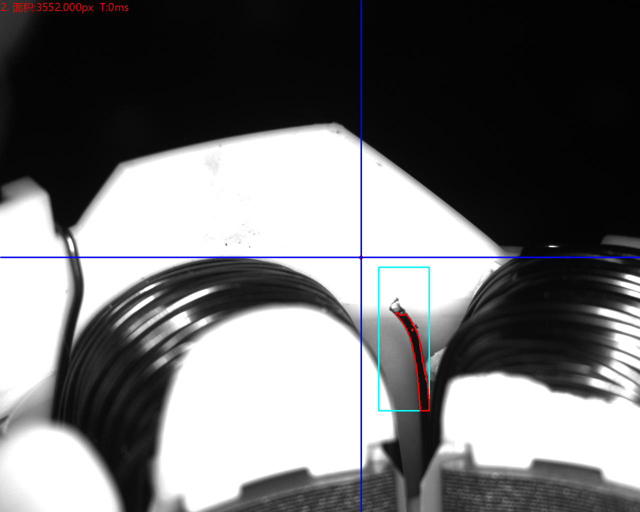

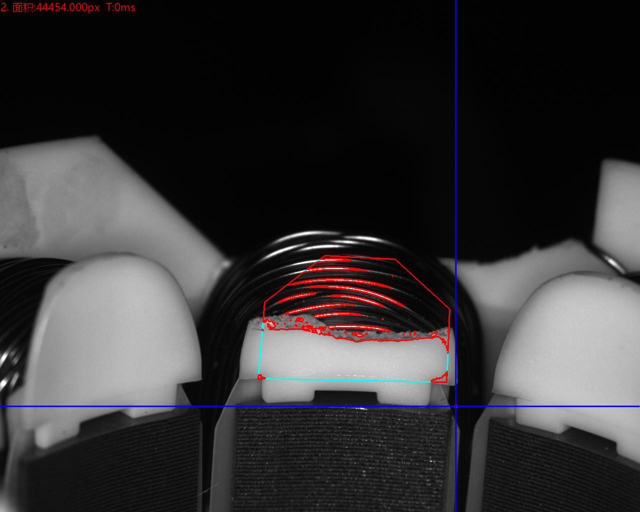

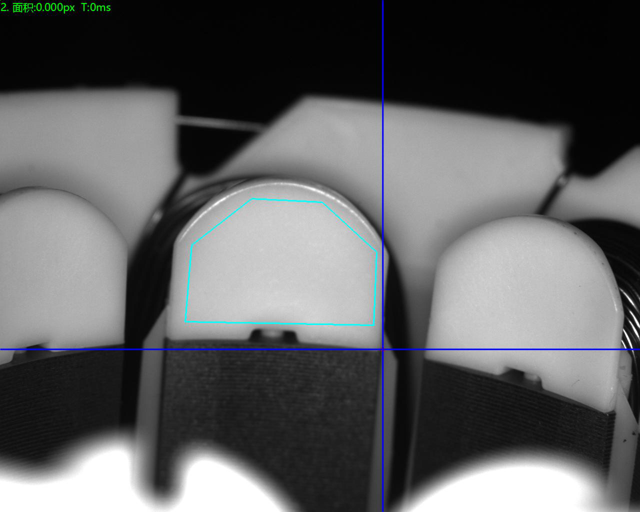

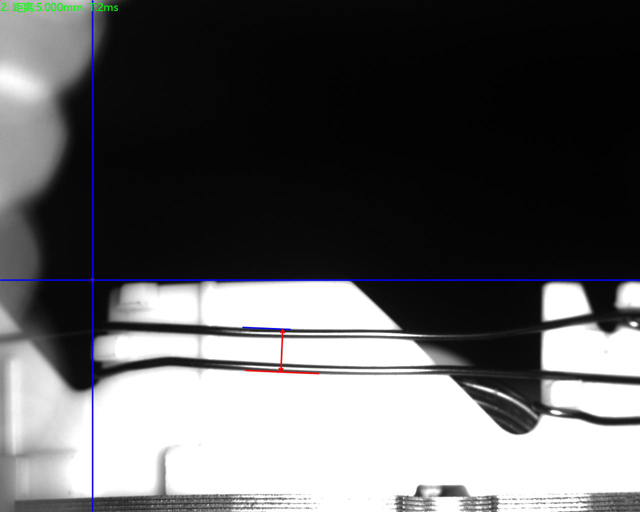

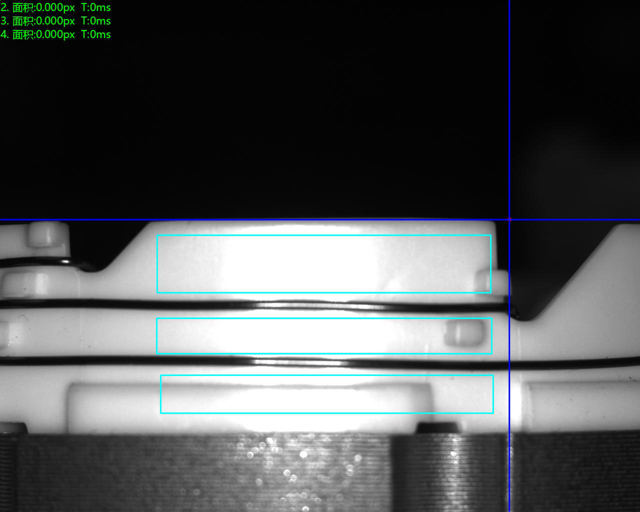

檢測效果良品分析圖:OK
