細談磁芯自動視覺檢測設備工作流程及特點!
作者 : 安徽思普泰克發布時間 : 2020-06-23 瀏覽 : 227 次

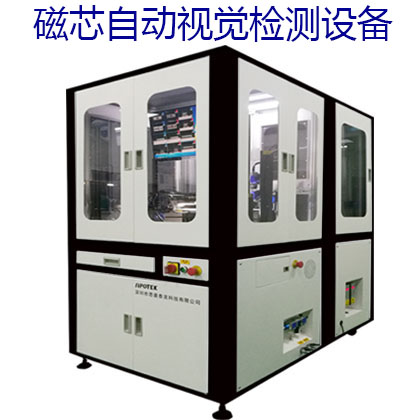

磁芯自動視覺檢測設備，是一種采用機器視覺模仿人工視覺檢測產品外觀缺陷的一種設備，隨著人工成本的不斷提高磁芯自動視覺檢測設備的出現，能有效幫助企業減少人工成本支出
磁芯自動視覺檢測設備，是一種采用機器視覺模仿人工視覺檢測產品外觀缺陷的一種設備，隨著人工成本的不斷提高磁芯自動視覺檢測設備的出現，能有效幫助企業減少人工成本支出，提高檢測精度及檢測效率。下面安徽思普泰克跟大家分享磁芯自動視覺檢測設備的工作流程及特點。
磁芯自動視覺檢測設備的工作流程
1.首先接近或將檢測到的物體移動到工業相機視場的中心，如果是，則將觸發脈沖信號發送到抓幀器;
2.圖像采集卡會根據設計人員設置的程序和延遲將啟動脈沖發送到工業相機或照明設備，但是在初始化系統時，某些工業相機和照明設備會開始啟動。
3.工業相機停止當前掃描并重新開始新的幀掃描;有時工業相機需要在開始脈沖到達之前處于等待狀態，并在開始脈沖到達之后開始逐幀掃描;
4.如果采用的策略是曝光策略，則在工業相機開始新的幀掃描之前，應打開曝光結構，并由程序或硬件根據您的實際需要設置曝光時間;
5.如果采用曝光策略，則應使用另一個啟動脈沖來開啟照明設備，特別是保持啟動時間與工業相機的曝光時間匹配;
6.工業相機曝光后，圖像幀的掃描和輸出正式開始;
7.如果工業相機輸出模擬信號，則圖像采集卡會將從工業相機接收的信號轉換為A / D轉換并將其數字化。如果輸出是數字信號，則保存幀捕獲器;
8.圖像采集卡將圖像信號發送到緩沖區，處理器或計算機存儲器以進行圖像處理和顯示;
9.處理器或計算機處理，分析和識別圖像以獲得測量結果或邏輯控制量，然后處理結果以控制其他設備(例如機械設備)以完成相關動作并執行定位。糾正運動等方面的錯誤，例如糾正機器人手臂的位置。
磁芯自動視覺檢測設備的特點
1，磁芯自動視覺檢測設備可以自檢其主要設備的狀態是否正常，并配有狀態指示燈;同時可以為系統維護人員和用戶設置不同的操作權限。
2.實時顯示檢測屏幕，中文界面，可以瀏覽不合格產品的圖像，具有實時存儲和查看錯誤工件圖像的能力;
3.可以收集錯誤結果信息文件，包括相應的錯誤圖像，并且可以將其打印出來。
機器視覺的研究始于1950年代的二維圖像模式識別。 它最初是為了代替人眼進行檢測和識別而設計的，它可以大大提高檢測效率，并減少人眼疲勞引起的檢測結果不一致。 自從機器視覺檢查的發展以來，它已經以多種方式完成了人眼難以完成的任務，例如高精度測量和特定產品的高速分級以及紅外，紫外線的使用 ，X射線等檢測技術來檢測人類的視覺檢測不到的東西。
磁芯自動視覺檢測設備的工作流程
1.首先接近或將檢測到的物體移動到工業相機視場的中心，如果是，則將觸發脈沖信號發送到抓幀器;
2.圖像采集卡會根據設計人員設置的程序和延遲將啟動脈沖發送到工業相機或照明設備，但是在初始化系統時，某些工業相機和照明設備會開始啟動。
3.工業相機停止當前掃描并重新開始新的幀掃描;有時工業相機需要在開始脈沖到達之前處于等待狀態，并在開始脈沖到達之后開始逐幀掃描;
5.如果采用曝光策略，則應使用另一個啟動脈沖來開啟照明設備，特別是保持啟動時間與工業相機的曝光時間匹配;
6.工業相機曝光后，圖像幀的掃描和輸出正式開始;
7.如果工業相機輸出模擬信號，則圖像采集卡會將從工業相機接收的信號轉換為A / D轉換并將其數字化。如果輸出是數字信號，則保存幀捕獲器;
8.圖像采集卡將圖像信號發送到緩沖區，處理器或計算機存儲器以進行圖像處理和顯示;
9.處理器或計算機處理，分析和識別圖像以獲得測量結果或邏輯控制量，然后處理結果以控制其他設備(例如機械設備)以完成相關動作并執行定位。糾正運動等方面的錯誤，例如糾正機器人手臂的位置。
磁芯自動視覺檢測設備的特點
1，磁芯自動視覺檢測設備可以自檢其主要設備的狀態是否正常，并配有狀態指示燈;同時可以為系統維護人員和用戶設置不同的操作權限。
2.實時顯示檢測屏幕，中文界面，可以瀏覽不合格產品的圖像，具有實時存儲和查看錯誤工件圖像的能力;
3.可以收集錯誤結果信息文件，包括相應的錯誤圖像，并且可以將其打印出來。
機器視覺的研究始于1950年代的二維圖像模式識別。 它最初是為了代替人眼進行檢測和識別而設計的，它可以大大提高檢測效率，并減少人眼疲勞引起的檢測結果不一致。 自從機器視覺檢查的發展以來，它已經以多種方式完成了人眼難以完成的任務，例如高精度測量和特定產品的高速分級以及紅外，紫外線的使用 ，X射線等檢測技術來檢測人類的視覺檢測不到的東西。
